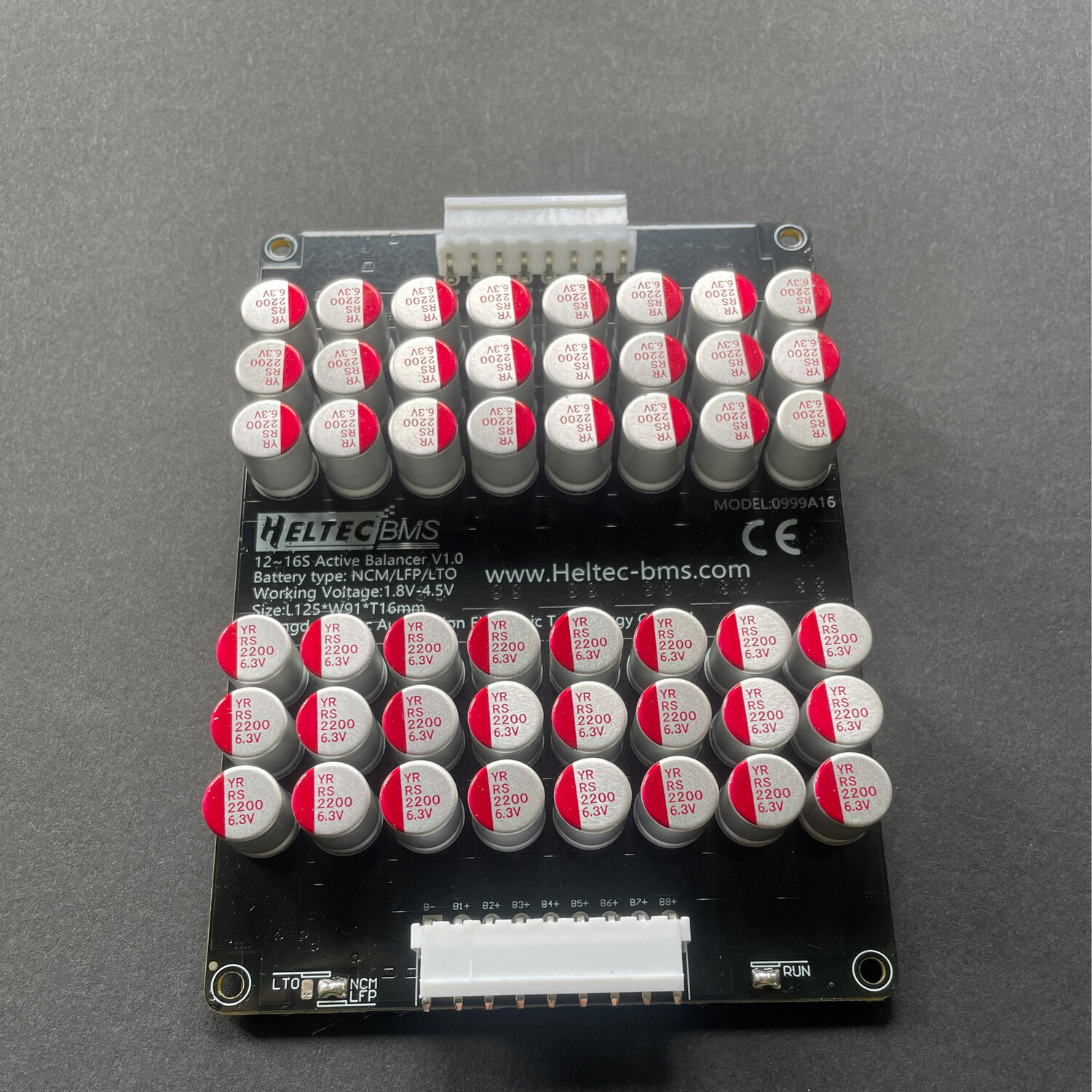

Heltec 16S 5A Aktiv-Balancer LiFePO4 / LTO (48V)
Heltec Aktiv-Balancer für 14 bis 16 Zellen (16S, 48V) – zum Ausgleichen der Zellen in einem 48V-System, per Lötjumper für LiFePO4 oder LTO.
Der Heltec 16S Balancer hält große Akkus zuverlässig im Gleichgewicht, indem er Energie von höher zu niedriger geladenen Zellen umlädt. Die passende Lösung für 48V-LiFePO4-Speicher, per Lötjumper auch für LTO-Zellen.
Warum ein Aktiv-Balancer?
In einem Akku aus mehreren Zellen in Reihe driften die Zellspannungen mit der Zeit auseinander. Die schwächste Zelle begrenzt dann die nutzbare Kapazität. Ein Balancer hält alle Zellen auf gleichem Niveau.
- Energie wird umgeladen statt verheizt: Ladung wandert von höheren zu niedrigeren Zellen.
- Arbeitet durchgehend: beim Laden, beim Entladen und im Ruhezustand – ausgenommen im Sleep-Modus bei niedriger Zellspannung.
- Mehr nutzbare Kapazität und gleichmäßige Belastung aller Zellen.
Die Heltec-Platinen arbeiten nach dem Kondensatorprinzip. Der Ausgleichsstrom richtet sich nach der Spannungsdifferenz: bei 0,1V etwa 1A, bei größeren Abweichungen bis 5A. Eine Konfiguration ist nicht nötig.
Technische Daten
| Allgemein | |
| Hersteller | Heltec BMS |
| Bauart | Aktiv-Balancer, Kondensatorprinzip |
| Zellen in Reihe | 14 bis 16 |
| Zellchemie | LiFePO4 oder LTO (Lötjumper) |
| Akkukapazität | für jede Kapazität geeignet |
| Elektrisch | |
| Arbeitsspannung pro Zelle | LiFePO4: 3,0 – 4,2V · LTO: 1,8 – 3,0V |
| Sleep-Modus | LiFePO4: unter 3,0V · LTO: unter 1,8V |
| Genauigkeit | ca. 5mV |
| Ausgleichsstrom | ca. 1A bei 0,1V Differenz, bis max. 5A |
| Eigenverbrauch | 12mA |
| Umgebung | |
| Einsatztemperatur | −10°C bis +60°C |
Arbeitsbereich
Ab Werk arbeitet der Balancer im LiFePO4-Bereich. Für LTO wird der Lötjumper umgesetzt; bei der Bestellung können Sie den Typ direkt wählen.

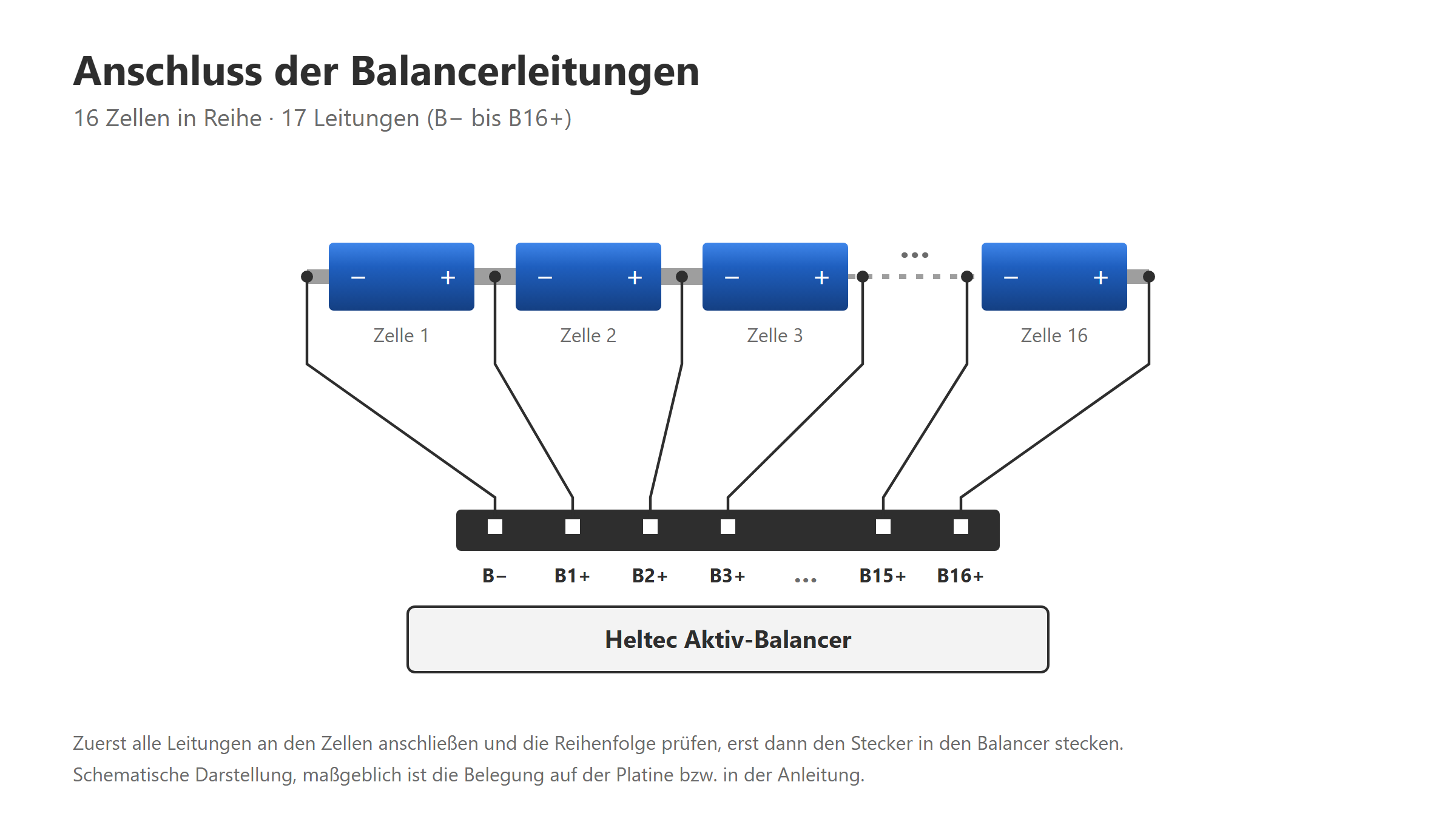

Anschluss
- Leitungen in der Reihenfolge B− bis B16+ an die Zellpole anschließen: B− an den Minuspol der ersten Zelle, B1+ an deren Pluspol usw.
- Belegung am Stecker mit einem Multimeter prüfen: zwischen benachbarten Pins jeweils eine Zellspannung.
- Erst danach den Stecker in den Balancer stecken.
- Bei 14 oder 15 Zellen beachten Sie bitte die Belegung der freien Leitungen laut Anleitung.
Ausstattung und Optionen
- Typ wählbar: LiFePO4 oder LTO.
- Kabelschuhe optional als 17 × M6.
- Optional mit Gehäuse.
Häufige Fragen
Brauche ich zusätzlich ein BMS?
Ja. Der Balancer gleicht nur die Zellspannungen aus. Den Schutz vor Über- und Tiefentladung, Überstrom und Kurzschluss übernimmt ein BMS.
Kann der Balancer dauerhaft angeschlossen bleiben?
Ja, er arbeitet kontinuierlich und pausiert unter 3,0V (LTO: 1,8V) pro Zelle im Sleep-Modus. Der Eigenverbrauch von 12mA entspricht etwa 0,29Ah pro Tag. Bei langer Lagerung ohne Nachladung kann der Stecker gezogen werden.
Passt der Balancer zu einem 48V-LiFePO4-Akku?
Ja, ein 48V-LiFePO4-Akku besteht aus 16 Zellen in Reihe (16S, 51,2V).
