Heltec 4-6S 5A LTO Aktiv-Balancer (12V)

Heltec Aktiv-Balancer für LTO-Akkus mit 4 bis 6 Zellen (4S–6S, 12V) – zum dauerhaften Ausgleichen der Zellspannungen beim Laden, Entladen und in Ruhe.

Der Heltec 4-6S Balancer lädt Energie von höher zu niedriger geladenen Zellen um. Er ist auf den Spannungsbereich von Lithium-Titanoxid-Zellen abgestimmt und ideal für 12V-Systeme mit 6 LTO-Zellen, etwa als Starter-, Camper- oder Solarbatterie.

Warum ein Aktiv-Balancer?

In einem Akku aus mehreren Zellen in Reihe driften die Zellspannungen mit der Zeit auseinander. Die schwächste Zelle begrenzt dann die nutzbare Kapazität. Ein Balancer hält alle Zellen auf gleichem Niveau.

• Energie wird umgeladen statt verheizt: Ladung wandert von höheren zu niedrigeren Zellen.
• Arbeitet durchgehend: beim Laden, beim Entladen und im Ruhezustand – ausgenommen im Sleep-Modus bei niedriger Zellspannung.
• Mehr nutzbare Kapazität und gleichmäßige Belastung aller Zellen.

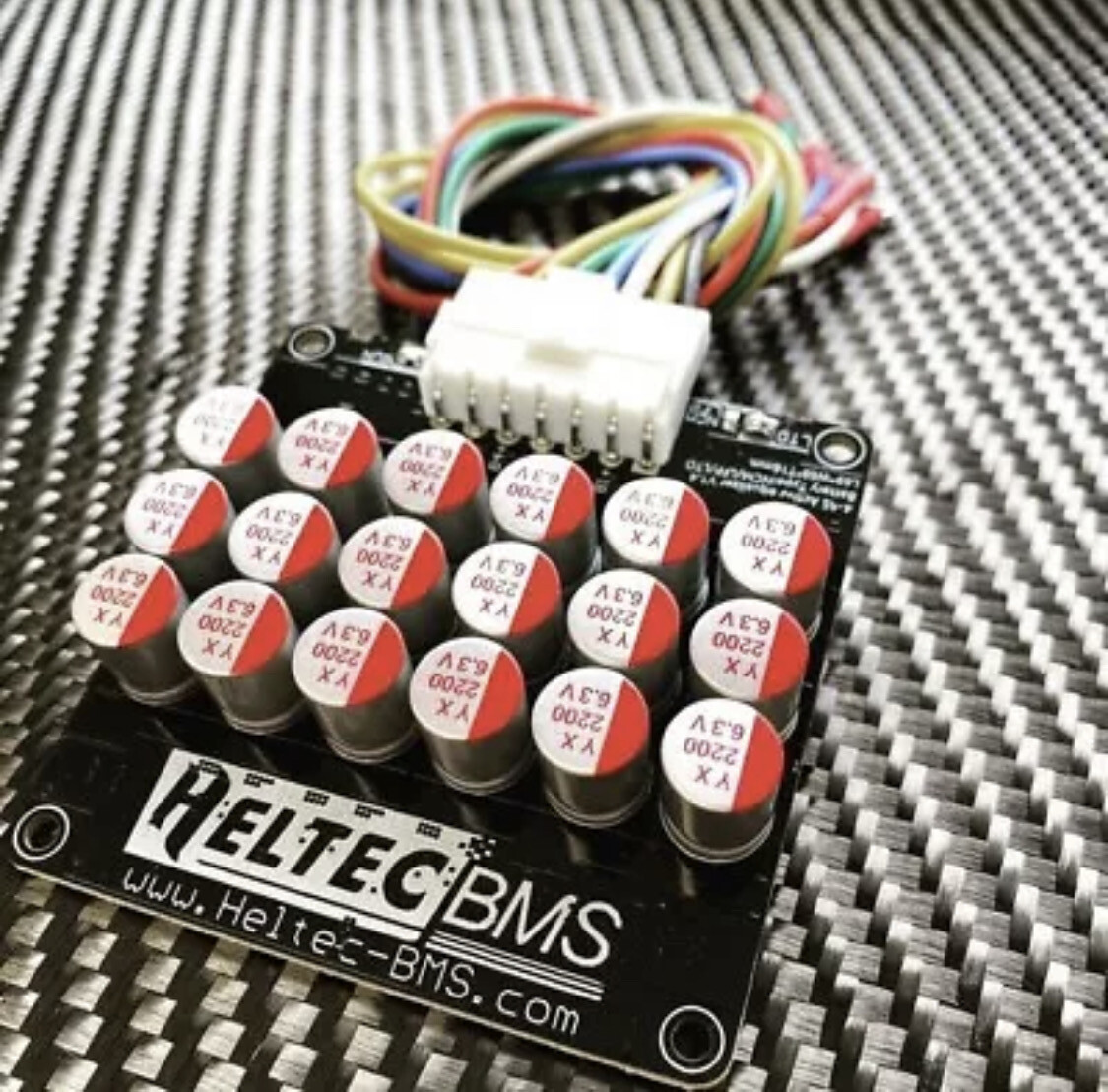

Die Heltec-Platinen arbeiten nach dem Kondensatorprinzip. Der Ausgleichsstrom richtet sich nach der Spannungsdifferenz: bei 0,1V etwa 1A, bei größeren Abweichungen bis 5A. Eine Konfiguration ist nicht nötig.

Technische Daten

Arbeitsbereich

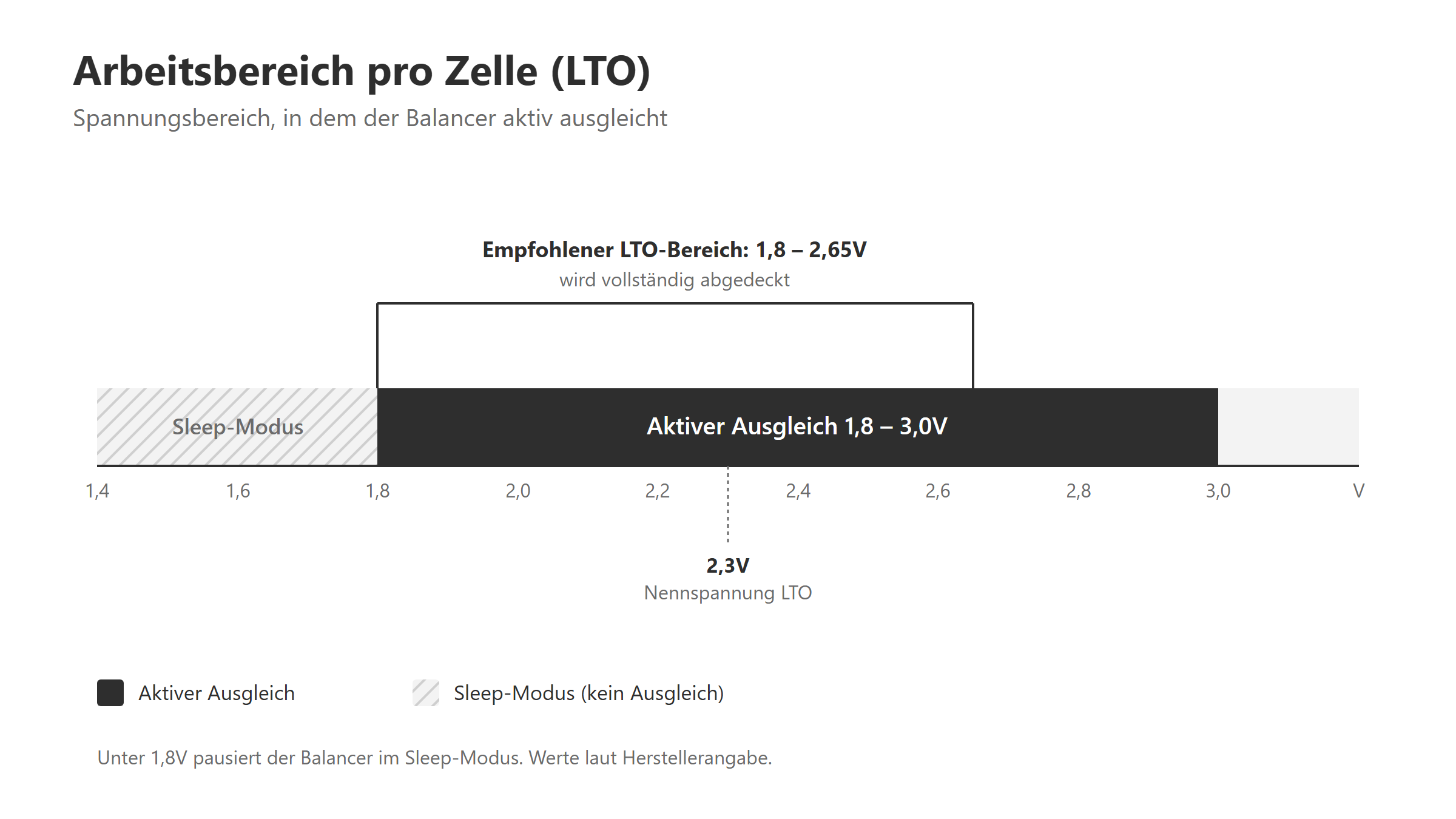

Der Balancer arbeitet zwischen 1,8 und 3,0V pro Zelle und deckt damit den gesamten empfohlenen LTO-Bereich ab. Unter 1,8V pausiert er im Sleep-Modus.

Anschluss

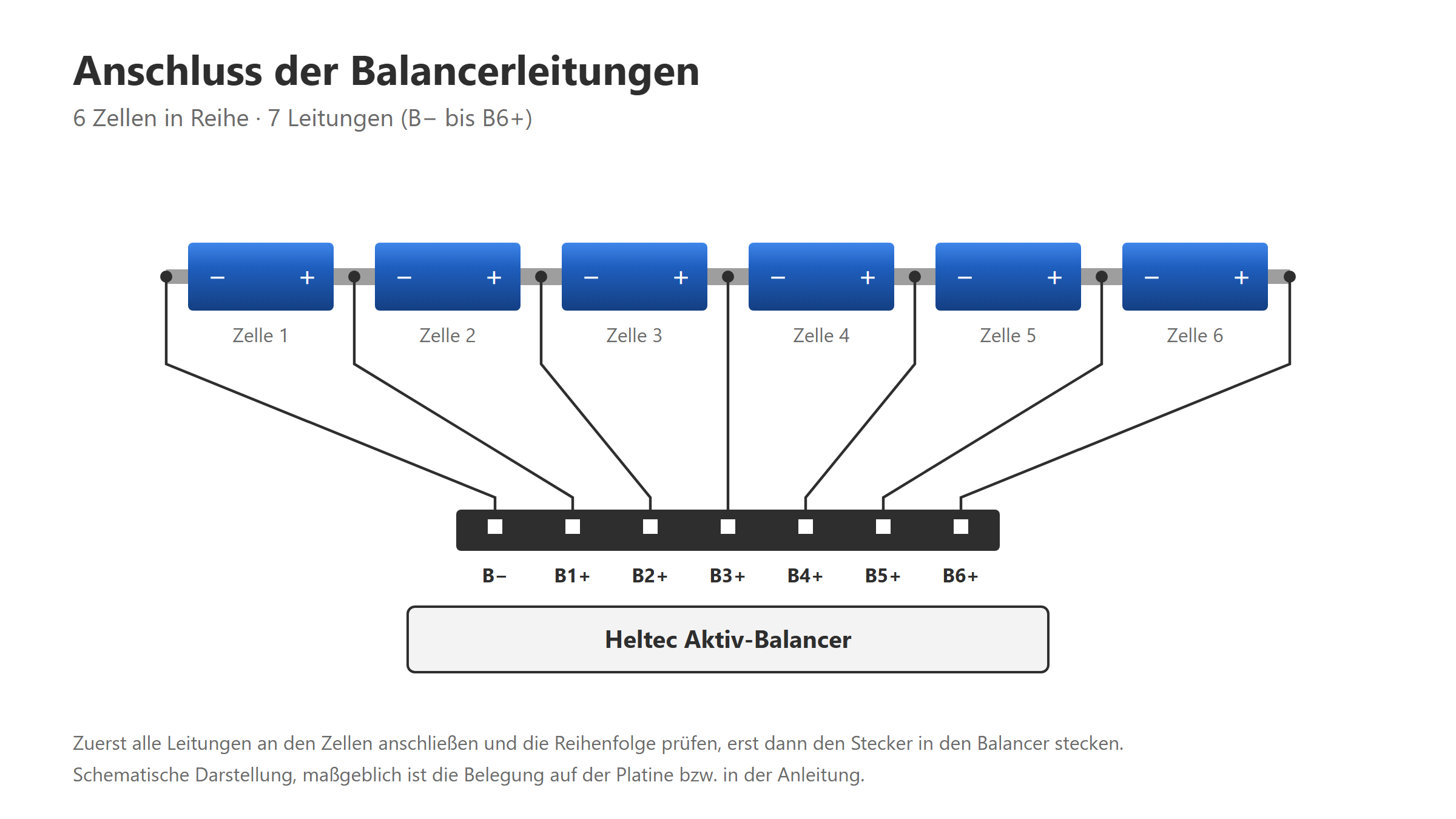

1. Leitungen in der Reihenfolge B− bis B6+ an die Zellpole anschließen: B− an den Minuspol der ersten Zelle, B1+ an deren Pluspol usw.
2. Belegung am Stecker mit einem Multimeter prüfen: zwischen benachbarten Pins jeweils eine Zellspannung.
3. Erst danach den Stecker in den Balancer stecken.
4. Bei 4 oder 5 Zellen beachten Sie bitte die Belegung der freien Leitungen laut Anleitung.

Ausstattung und Optionen

• Kabelschuhe wahlweise M3, M4 oder M12 – M12 passt direkt auf die Pole unserer LTO-Zellen (z. B. GREE LTO66160K). Optional nur das erste und letzte Kabel mit M12.
• Passende Schrauben (7 Stück) in M3 × 4, M3 × 6, M4 × 4 oder M4 × 6.
• Optional mit Acryl-Gehäuse.
• Batterietyp wählbar: LTO oder LiFePO4.

Häufige Fragen

Brauche ich zusätzlich ein BMS?
Ja. Der Balancer gleicht nur die Zellspannungen aus. Den Schutz vor Über- und Tiefentladung, Überstrom und Kurzschluss übernimmt ein BMS.

Kann der Balancer dauerhaft angeschlossen bleiben?
Ja, er arbeitet kontinuierlich und pausiert unter 1,8V pro Zelle im Sleep-Modus. Der Eigenverbrauch von 9mA entspricht etwa 0,22Ah pro Tag. Bei langer Lagerung ohne Nachladung kann der Stecker gezogen werden.

Funktioniert der Balancer auch mit LiFePO4?
Ja, wählen Sie bei der Bestellung den Batterietyp LiFePO4.
