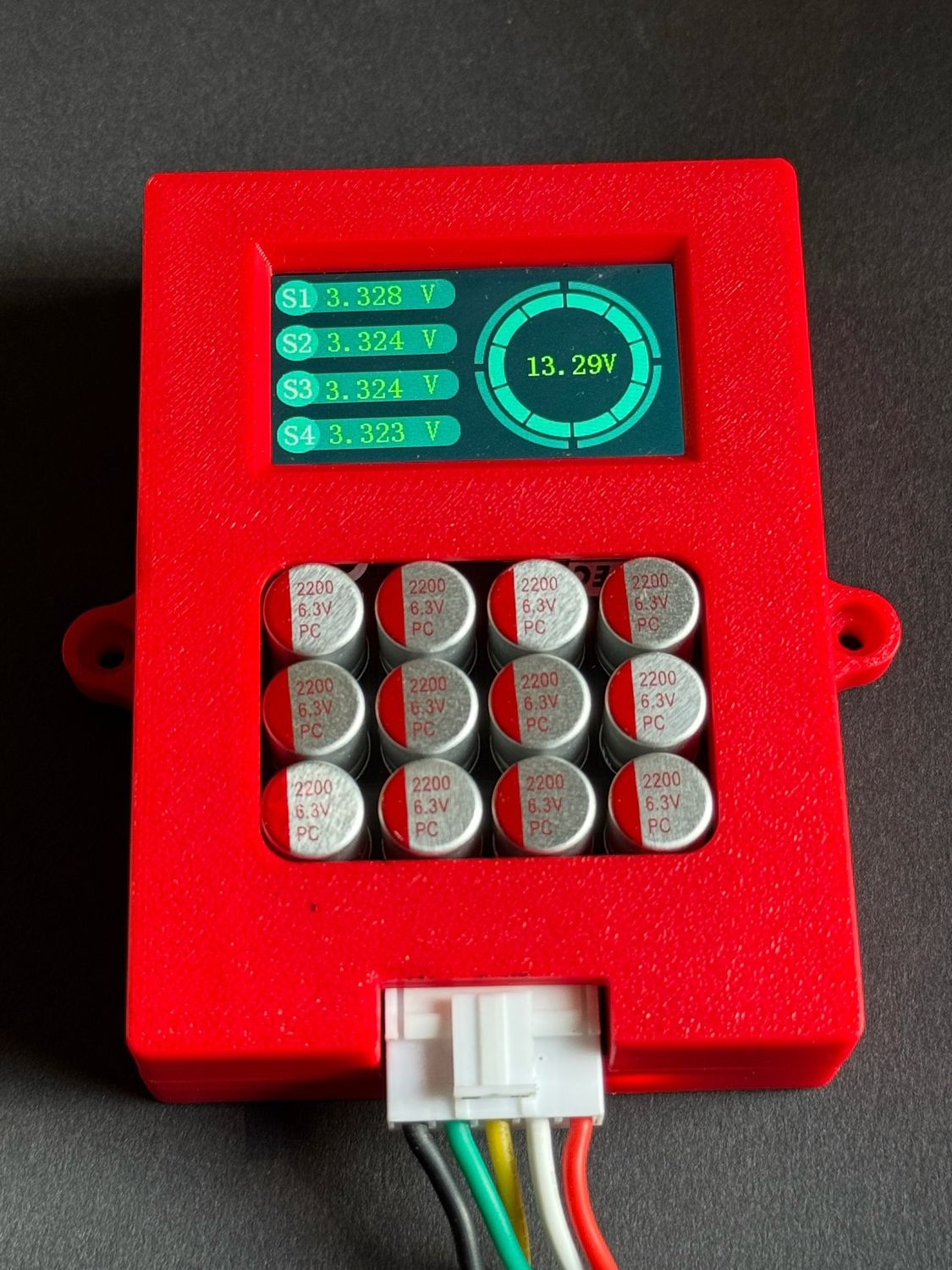

Heltec 4S 5A LiFePO4 Aktiv-Balancer mit Display (12V)
Heltec 4S Aktiv-Balancer für LiFePO4-Akkus mit integriertem Display (12V) – zum Ausgleichen der Zellen mit Anzeige jeder Zellspannung.
Der Heltec Balancer hält die Zellen Ihres 12V-LiFePO4-Akkus dauerhaft auf gleichem Niveau. Das Display im Gehäuse zeigt Einzel- und Gesamtspannung, ideal für Wohnmobil, Boot oder Solaranlage.

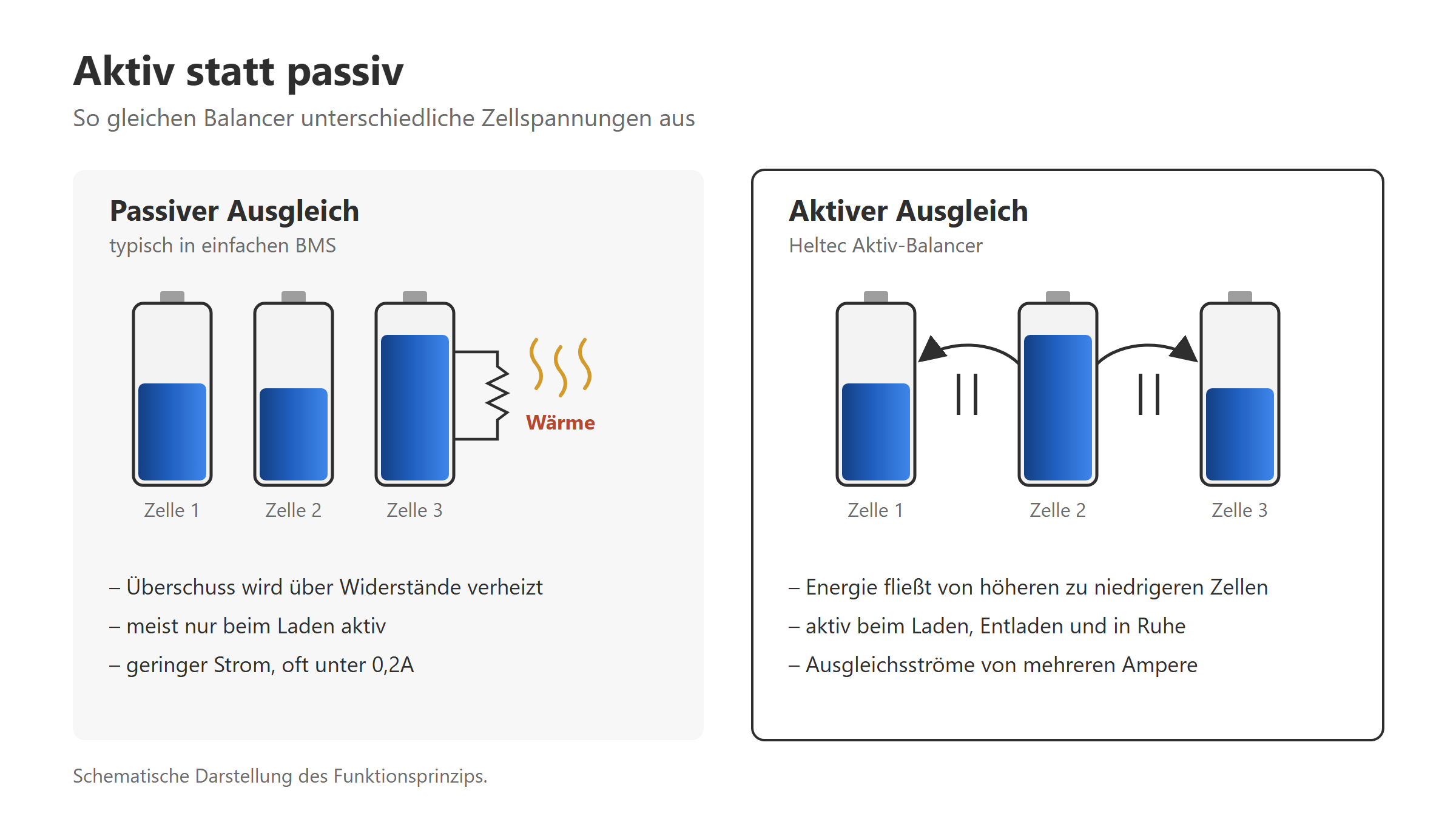

Warum ein Aktiv-Balancer?
In einem Akku aus mehreren Zellen in Reihe driften die Zellspannungen mit der Zeit auseinander. Die schwächste Zelle begrenzt dann die nutzbare Kapazität. Ein Balancer hält alle Zellen auf gleichem Niveau.
- Energie wird umgeladen statt verheizt: Ladung wandert von höheren zu niedrigeren Zellen.
- Arbeitet durchgehend: beim Laden, beim Entladen und im Ruhezustand – ausgenommen im Sleep-Modus bei niedriger Zellspannung.
- Mehr nutzbare Kapazität und gleichmäßige Belastung aller Zellen.
Die Heltec-Platinen arbeiten nach dem Kondensatorprinzip. Der Ausgleichsstrom richtet sich nach der Spannungsdifferenz: bei 0,1V etwa 1A, bei größeren Abweichungen bis 5A. Eine Konfiguration ist nicht nötig.
Technische Daten
| Allgemein | |
| Hersteller | Heltec BMS |
| Bauart | Aktiv-Balancer, Kondensatorprinzip |
| Zellen in Reihe | 3 bis 4 |
| Zellchemie | LiFePO4 |
| Anzeige | Farbdisplay, Einzelzell- und Gesamtspannung |
| Gehäuse | inklusive |
| Akkukapazität | für jede Kapazität geeignet |
| Elektrisch | |
| Arbeitsspannung pro Zelle | 3,0 – 4,2V |
| Sleep-Modus | unter 3,0V |
| Genauigkeit | ca. 5mV |
| Ausgleichsstrom | ca. 1A bei 0,1V Differenz, bis max. 5A |
| Eigenverbrauch | 12mA |
| Umgebung | |
| Einsatztemperatur | −10°C bis +60°C |

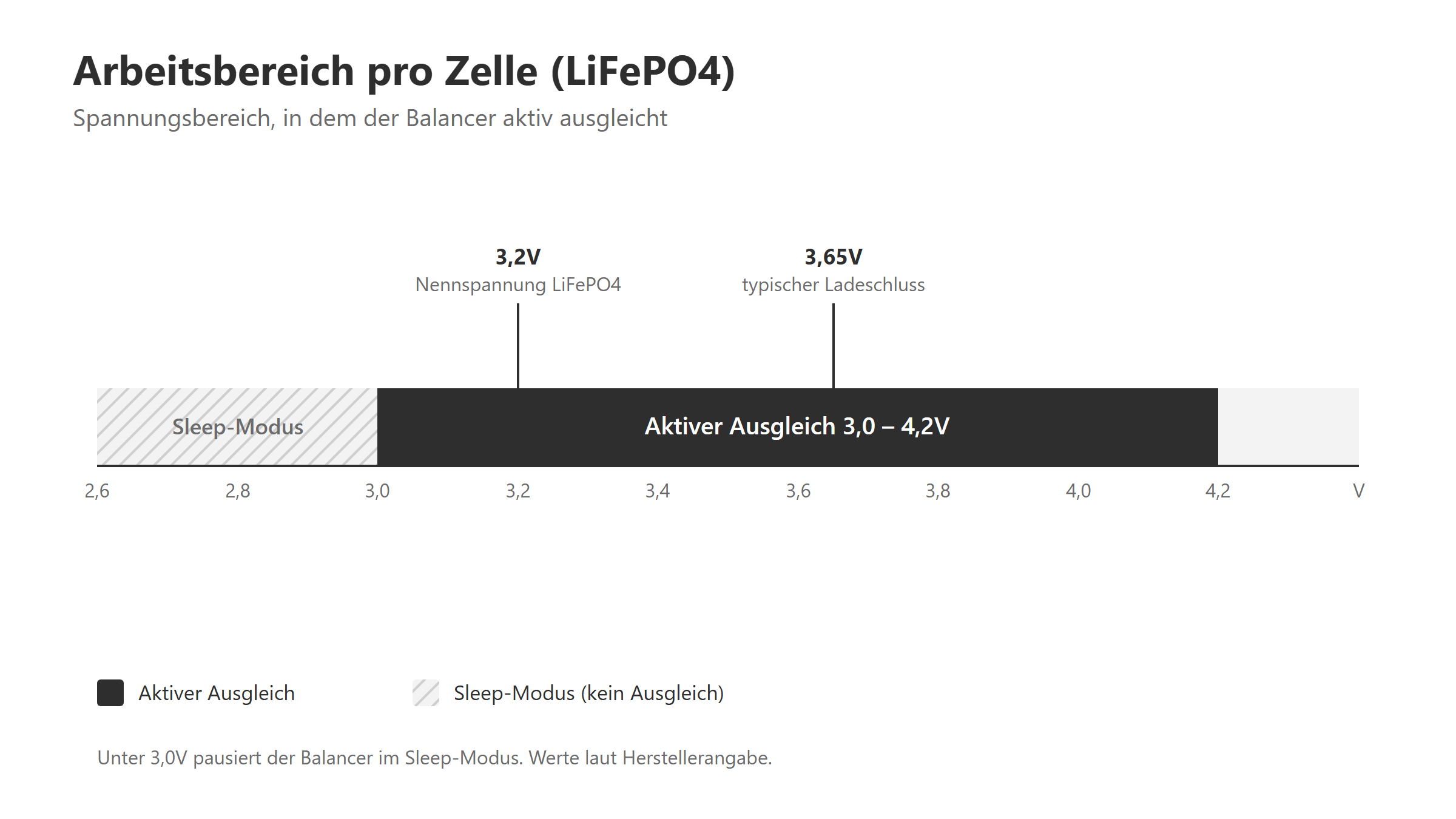

Arbeitsbereich
Der Balancer gleicht zwischen 3,0 und 4,2V pro Zelle aus, also im gesamten Lade- und Betriebsbereich von LiFePO4. Unter 3,0V pausiert er im Sleep-Modus.

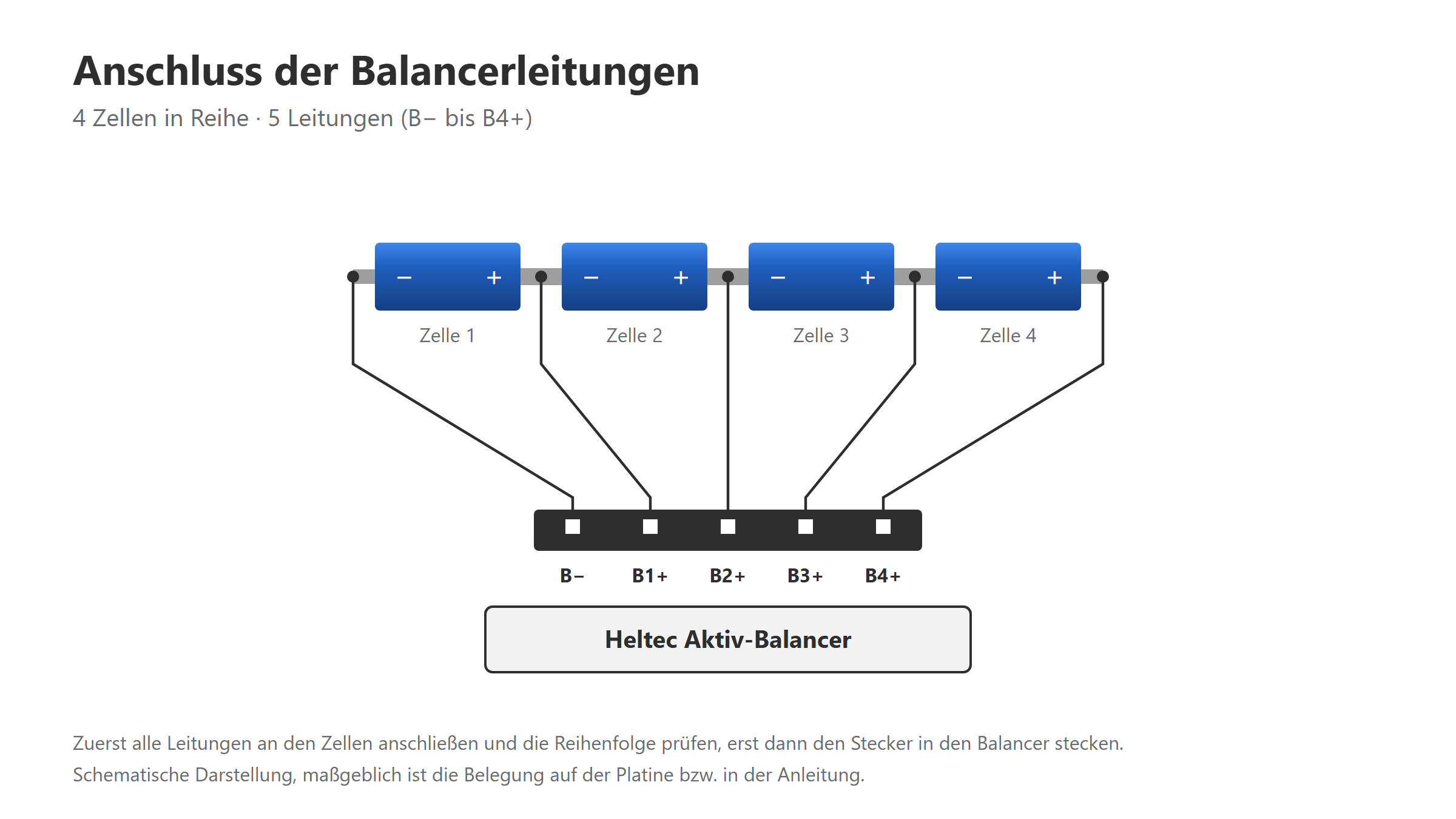

Anschluss
- Leitungen in der Reihenfolge B− bis B4+ an die Zellpole anschließen: B− an den Minuspol der ersten Zelle, B1+ an deren Pluspol usw.
- Belegung am Stecker mit einem Multimeter prüfen: zwischen benachbarten Pins jeweils eine Zellspannung.
- Erst danach den Stecker in den Balancer stecken.
Ausstattung und Optionen
- Kabelschuhe wahlweise 3 × M3 + 2 × M6, 3 × M4 + 2 × M6 oder 5 × M6 (M6 für erstes und letztes Kabel).
Häufige Fragen
Brauche ich zusätzlich ein BMS?
Ja. Der Balancer gleicht nur die Zellspannungen aus. Den Schutz vor Über- und Tiefentladung, Überstrom und Kurzschluss übernimmt ein BMS.
Kann der Balancer dauerhaft angeschlossen bleiben?
Ja, er arbeitet kontinuierlich und pausiert unter 3,0V pro Zelle im Sleep-Modus. Der Eigenverbrauch von 12mA entspricht etwa 0,29Ah pro Tag. Bei langer Lagerung ohne Nachladung kann der Stecker gezogen werden.
Benötigt das Display eine App?
Nein, alle Werte werden direkt am Gerät angezeigt.
